MATERIAL:

    -1 Regleta

            -1 Portafusible y fusible

            -1 Interruptor

            -1 Portalámparas

            -1 Bombilla

            -1 Base enchufe

            -1 Pulsador

            -1 Timbre-zumbador

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

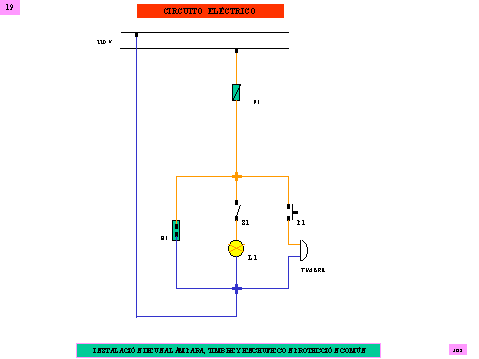

ESQUEMA:







DESARROLLO:

El esquema nos representa el funcionamiento de una lámpara, un timbre y un enchufe, todos con un fusible común por si en alguno de ellos se nos produce un cortocircuito.

            Con el pulsador haremos que funcione el zumbador, ya que a través de él cerramos circuito. Con el interruptor cerrado damos la tensión a la lámpara, la cual está en paralelo con el zumbador. El enchufe funcionará siempre ya que está en paralelo con la lámpara y el zumbador.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
