MATERIAL:

-1 Portafusible y fusible

-2 Conmutadores

-1 Conmutador en cruz

-2 Portalámparas

-2 Bombillas

-Cable rígido de 1,5 mm

-Tornillos

-Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

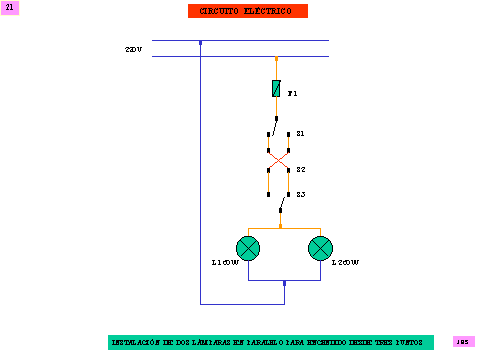

ESQUEMA:







DESARROLLO:

            El esquema nos representa el funcionamiento de dos lámparas en paralelo, conmutadas o encendidas desde tres puntos.

            El fusible nos protege el circuito de cualquier posible cortocircuito.

            Las lámparas al estar en paralelo, la tensión aplicada a cada una es la total, mientras que la intensidad se divide para las dos lámparas. Con cualquiera de los tres conmutadores podemos encender o apagar desde cualquiera de los tres puntos.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
