MATERIAL:

-1 Regleta

        -1 Portafusible y fusible

        -2 Conmutadores

        -3 Portalámparas

        -3 Bombilla

        -1 Base enchufe

        -Cable rígido de 1,5 mm

        -Tornillos

        -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

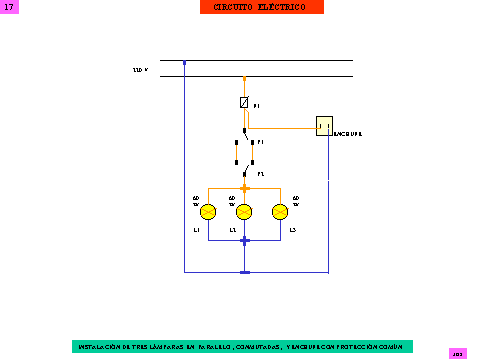

ESQUEMA:







DESARROLLO:

El esquema del circuito nos representa tres lámparas en paralelo con dos conmutadores y un enchufe.

        El fusible nos protege al circuito de cualquier cortocircuito.

        Las lámparas al estar en paralelo se les aplica a todas ellas la misma tensión 220v, y la intensidad total (It) se reparte por las tres bombillas. El enchufe siempre funcionará ya que los conmutadores no le afectan.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
