MATERIAL:
-1 Regleta
-1 Portafusible y fusible
-2 Pulsadores
-2 Timbre-zumbador
- Cable rígido de 1,5 mm
- Tornillos
- Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

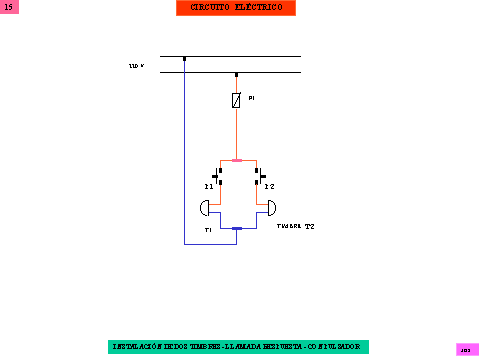

ESQUEMA:
DESARROLLO:
El esquema del circuito nos representa dos timbres-zumbadores en paralelo. El fusible protege al circuito de cualquier posible cortocircuito.
Al apretar el pulsador 1 funcionará el zumbador 1, no funcionando el zumbador 2 por estar su circuito abierto a través del pulsador 2. Al apretar el pulsador 2 sonará el zumbador 2.
Si se aprieta a la vez los pulsadores 1 y 2 sonarán los zumbadores 1 y 2.
No olvides que están en paralelo y aunque se estropee uno funcionará el otro, no cumpliendo lo de respuesta el otro.
TRABAJO: EXPLICACIÓN:
- Presentación: - Desarrollo:
- Funcionamiento:
- Presentación:
TOTAL:
Publicado con autorización del autor: Jesús Hernández
