MATERIAL:

-1 Regleta

-1 Portafusible y fusible

-1 Interruptor

-2 Portalámparas

-2 Bombillas

-Cable rígido de 1,5 mm

-Tornillos

-Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

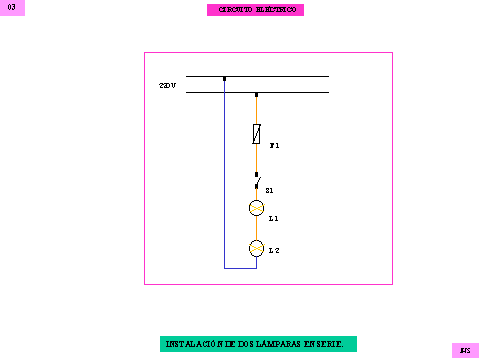

ESQUEMA:

DESARROLLO:

          El esquema del circuito el encendido y apagado de dos lámparas en serie. El fusible protege a las lámparas de cualquier posible cortocircuito y el interruptor nos sirve para apagar o encender las lámparas desde cualquier distancia. Ten presente que al colocar dos lámparas en serie aumenta la resistencia de los filamentos por lo cual las lámparas lucirán menos. Cualquiera de ellas al quitarla apagará el circuito.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
