MATERIAL:

            -1 Regleta

            -1 Portafusible y fusible ( pueden sustituirse por un automático - PIA ).

            -1 Interruptor

            -1 Portalámparas

            -1 Bombilla de 40…60…100 W.

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

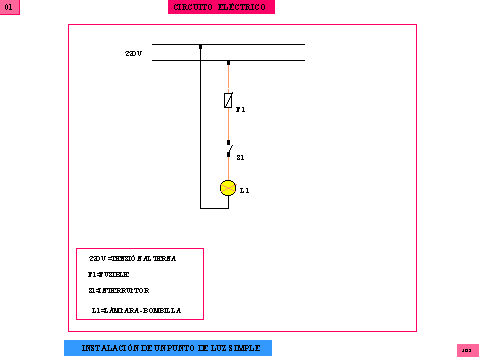

ESQUEMA:

DESARROLLO:

            Este esquema representa el circuito básico del encendido de una lámpara de 220V. (60W…100W). En el circuito se incorpora un fusible para proteger de posibles cortocircuitos. El interruptor es para dar paso a la corriente o para cerrarlo, al mismo tiempo la lámpara se enciende al ser atravesado el filamento por la corriente.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
