MATERIAL:
-1 Regleta
-1 Portafusible y fusible
-1 Interruptor
-2 Portalámparas
-2 Bombillas
-Cable rígido de 1,5 mm
-Tornillos
-Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

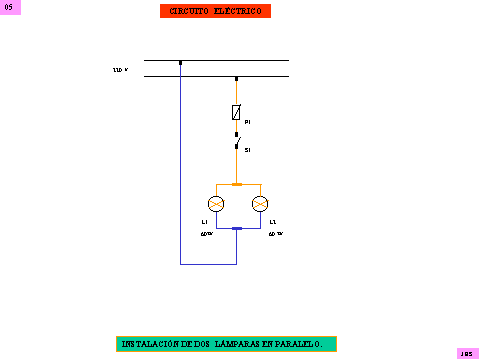

ESQUEMA:
DESARROLLO:
El esquema del circuito nos representa el encendido o apagado de dos lámparas en paralelo. El fusible protege de cualquier posible cortocircuito y el interruptor para encender o apagar las lámparas. Al estar las lámparas en paralelo lucirán al completo, según su potencia, porque la tensión aplicada a cada una de ellas es la total (220V), mientras que la intensidad se divide para las dos. Si se funde una, o desconectamos, la otra lucirá según su potencia.
TRABAJO: EXPLICACIÓN:
- Presentación: - Desarrollo:
- Funcionamiento:
- Presentación:
TOTAL:
Publicado con autorización del autor: Jesús Hernández
