Material:

            -3 Regletas

            -3 Portafusibles y fusibles

            -1 Llave de arranque

            -1 Conmutador estrella triángulo

            -1 motor trifásico

            -Conexión a 380 V.

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

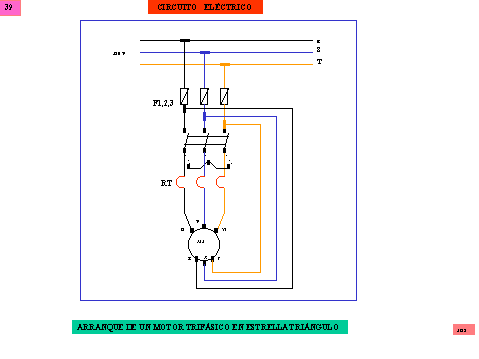

ESQUEMA:







DESARROLLO:

                           El esquema del circuito nos representa el arranque de un motor , primero en estrella y después en triángulo. El arrancar en estrella es porque el motor trabaja mejor y su consumo es menor y al haber arrancado se cambia a triángulo para que pueda desarrollar el trabajo con más fuerza y potencia.

            El circuito va protegido por tres fusibles por si hubiese un cortocircuito nos evitará que se nos estropee el motor.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:

- Presentación:

TOTAL:

Publicado con autorización del autor: Jesús Hernández
