Material:

            -2 Regletas

            -3 Portafusibles y fusibles

            -1 llave de arranque.

            -1 motor trifásico

            -Conexión a 380 V.

            -Cable rígido de 1,5 mm

            -Tornillos

            -Tablero de contrachapado de 68 x 50 cm y 15 mm de grosor

ESQUEMA:

DESARROLLO:

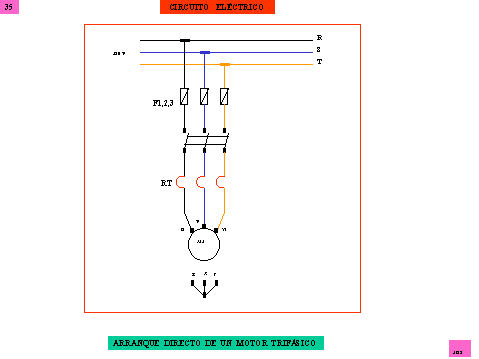

                           El esquema del circuito nos representa el arranque y funcionamiento de un motor a 380 V. El circuito al disponer de tres fases va protegida cada una de ellas con un fusible.

            Al cerrar el circuito mediante la palanca de contacto, aplicamos al motor la tensión de 380V. De los seis terminales de las conexiones de las bobinas interiores, tres van unidos entre sí  y los otros tres van a la red.

TRABAJO: EXPLICACIÓN:

- Presentación: - Desarrollo:

- Funcionamiento:
